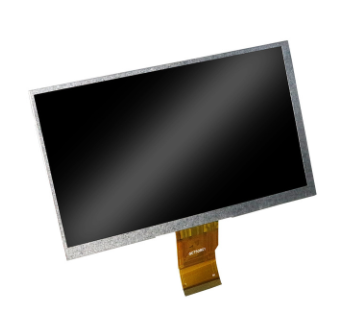

今天帶大家了解LCD液晶屏的電路是怎么設計的：

LCD液晶屏工作時帶點的主要有兩個地方：PCB基板上的驅動電路，背光源的引線。 PCB基板相關的電氣設計是EMI設計，背光引線的電氣設計是絕緣耐壓設計。 本文從EMI設計和絕緣耐壓設計兩個方面介紹LCD液晶屏的電路設計思路。

1、PCB基板的EMI

EMI 是電氣干擾的根本原因。 在設計信號處理板時，必須采取足夠的電氣設計對策。 主要方法是用金屬屏蔽罩蓋住基板，或用屏蔽條屏蔽外界電磁干擾對基板的影響。 為防止金屬屏蔽層松動形成接觸電阻，可采用螺釘或接觸片多處連接。 此外，將信號基板上的信號地連接到金屬板上的板地也可以減少電氣干擾向外泄漏。 同時，導電膠帶也可用于加強鈑金件與基材的接觸。

2、LED背光源絕緣耐壓

LED背光不需要高壓驅動，而CCFL需要幾千伏的高壓驅動，所以液晶模組的介電耐壓設計針對的是CCFL背光的結構。 絕緣耐壓設計要求結構設計必須滿足電氣絕緣耐壓能力的標準，以及絕緣介質的空間距離和分隔距離的要求。 具體要明確燈的導線最大電壓值規(guī)格，注意高壓區(qū)與絕緣元件的最大移動范圍，以及高壓區(qū)與絕緣元件之間的距離。 導電元件，以及變壓器線圈、高壓端子和導電元件之間。 距離。

以上，從EMI設計和絕緣耐壓設計兩個方面介紹了電路設計思想要點，希望對大家有所幫助哦~
